TD、TH、NE型斗式提升机

概述

目前国内常用的斗提机均为垂直式，较新型符合标准TB3926-85的有TD型、TH型，它们的主要特征、用途见下表：

型式	TD型	TH型
结构特征	采用橡胶带作牵引构件	采用锻造的环形链条作为牵引构件
卸载特征	采用离心式或混合式方式卸料	采用混合式或重力式方式卸料
适用输送物料	松散密度<1.5t/m³的粉状、粒状、小块状的无磨琢性、半磨琢性物料	松散密度<1.5t/m³的粉状、粒状、小块状的无磨琢性、半磨琢性物料
适用温度	被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃	被输送物料温度不得超过250℃
型号	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、TH500、TH630（TH800）（TH1000）
提升高度	约在4-40mm范围内	约在4.5-40mm范围内
输送量	4-238m³/h	35-185m³/h

TD型斗式提升机

技术性能

斗提机型号	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量，m³/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容积，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗运行速度，m/s	1.4		1.4				1.6				1.6
滚筒转速，r/min	67		67				61				61

斗提机型号	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量，m³/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容积，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗运行速度，m/s	1.8				1.8				2.0
滚筒转速，r/min	55				55				48

主要结构

TD型斗提机结构型式

传动装置 TD型斗提机的传动装置有两种形式，分别配有YZ型减速器或ZQ（YY）型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑，重量轻，而且其内部带有异型螺逆止器，逆止可靠。该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。

TD型斗提机备有四种料斗Q型（浅斗）、H型（弧底斗）、Zd型（中深斗）、Sd型（深斗）

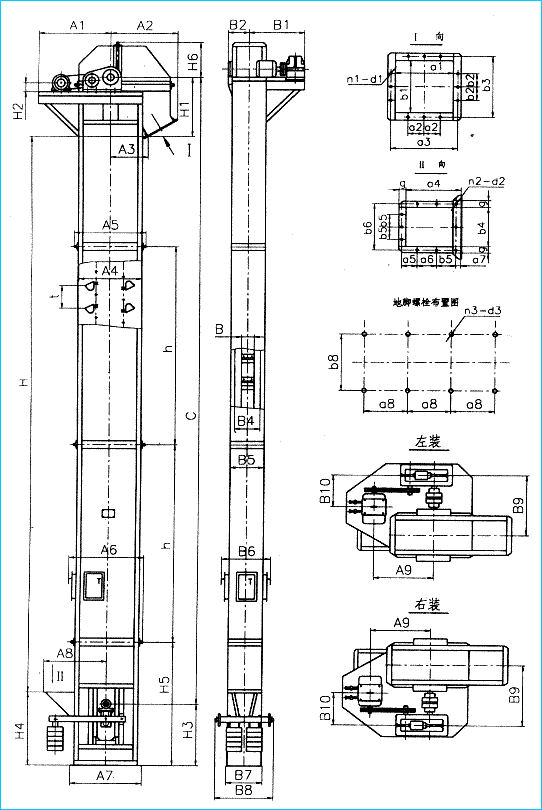

TD型斗提机外形及安装尺寸

外形尺寸表

斗提机型号		TD100	TD160	TD250	TD315	TD400	TD500	TD630
轮廓高度L		C+1100	C+1365	C+1535	C+1640	C+1790	C+1865	C+2045
整机结构	H	C-820	C-930	C-1250	C-1245	C-1500	C-1700	C-1730
	H4	600	700	800	850	950	900	1060
	S	200	250	250	250	250	250	315
料斗	t	200	350/280	450/360	500/400	560/480	625/500	710
料斗	b	100	160	250	315	400	500	630
地脚孔	a3	200	250	300	300	400	400	380
	b3	310	400	538	648	768	900	1020
	n3	8	8	8	8	8	8	10
	d3	Φ18	Φ18	Φ18	Φ18	Φ22	Φ22	Φ30
上、下部机壳及外形轮廓	H3	970	1185	1320	1488	1500	1655	1750
	H6	1210	1500	1800	1800	2000	2300	2500
	A2	692	985	1175	1200	1350	1410	1590
	A6	776	996	1266	1266	1558	1610	1890
	A7	1050	1235	1600	1700	1980	2200	2500
	B2	220	295	394	440	535	605	660
	B4	370	461	596	706	828	980	1110
	B5	3, 30	475	610	710	835	1000	1110
中部机壳	A4	776	982	1152	1254	1548	1570	1850
	A5	805	1021	1302	1400	1580	1630	1910
	B3	390	525	682	794	920	1040	1160
卸料口	H1	520	630	750	795	850	1000	1200
	A3	438	548	713	763	824	885	1045
	a1	334	365	600	560	670	700	700
	a2	120	150	200	230	295	355	300
	a3	390	431	676	638	758	880	800
	b1	224	315	450	560	670	780	900
	b2	95	150	200	230	295	300	280
	b3	280	381	526	638	758	800	1000
	n1	12	12	12	12	12	12	14
	d1	Φ12	Φ12	Φ12	Φ12	Φ14	Φ18	Φ18
进料口	H5	900	1320	1320	1320	1600	1600	1885
	a4	280	355	355	400	450	500	560
	a5	80	58	58	80	100	65	85
	a6	100	150	150	160	175	210	160
	a7	19	45	45	38	40	40	30
	b4	220	320	320	400	450	500	630
	b5	100	155	155	160	215	220	160
	b6	250	370	370	460	510	550	700
	n2	9	9	9	9	9	9	12
	d2	Φ10	Φ12	Φ12	Φ12	Φ14	Φ14	Φ14

ZQ型斗提机驱动装置配套表

斗提机型号	传动装置代号	电动机		ZQ减速器型号		重量kg
斗提机型号	传动装置代号	型号	功率，KW	右装传动装置	左装传动装置	重量kg
TD100	C1	Y100L-6	1.5	ZQ25-16-IIIZ	ZQ25-16-IVZ	230
TD100	C2	Y112M-6	2.2	ZQ25-16-IIIZ	ZQ25-16-IVZ	240
TD160	C1	Y132S-6	3	ZQ35-12.5-IIIZ	ZQ35-12.5-IVZ	472
	C2	Y132M1-6	4	ZQ35-12.5-IIIZ	ZQ35-12.5-IVZ	490
	C3	Y132M2-6	5.5	ZQ40-12.5-IIIZ	ZQ40-12.5-IVZ	563
	C4	Y160M-6	7.5	ZQ40-12.5-IIIZ	ZQ40-12.5-IVZ	621
TD250	C1	Y132M2-6	5.5	ZQ40-16-IIIZ	ZQ40-16-IVZ	576
	C2	Y160M-6	7.5	ZQ40-16-IIIZ	ZQ40-16-IVZ	616
	C3	Y160L-6	11	ZQ50-16-IIIZ	ZQ50-16-IVZ	838
	C4	Y180L-6	15	ZQ50-16-IIIZ	ZQ50-16-IVZ	903
TD315	C1	Y160M-6	7.5	ZQ40-16-IIIZ	ZQ40-16-IVZ	645
	C2	Y160M-4	11	ZQ50-20-VIZ	ZQ50-20-VZ	855
	C3	Y160L-4	15	ZQ50-20-VIZ	ZQ50-20-VZ	883
TD400	C1	Y180L-6	15	ZQ50-16-IIIZ	ZQ50-16-IVZ	936
	C2	Y200L1-6	18.5	ZQ65-16-VIZ	ZQ65-16-VZ	1687
	C3	Y200L2-6	22			1702
	C4	Y225M-6	30			1787
TD500	C1	Y180L-6	15	ZQ50-16-IIIZ	ZQ50-16-IVZ	1724
	C2	Y200L1-6	18.5	ZQ65-16-VIZ	ZQ65-16-VZ	1760
	C3	Y200L2-6	22			1775
	C4	Y225M-6	30			1810
TD630	C1	Y200L2-6	2	ZQ65-20-VIZ	ZQ65-20-VZ	1876
TD630	C2	T225M-6	30	ZQ65-20-VIZ	ZQ65-20-VZ	1952

YY型斗提机驱动装置配套表

斗提机型号	传动装置代号	电动机		减速机型号	重量kg
斗提机型号	传动装置代号	型号	功率，KW	减速机型号	重量kg
TD160	C1	Y112M-4		ZLY112-16	296
	C2	Y132S-4	5.5	ZLY112-16	321
	C3	Y132M-4	7.5	ZLY125-16	355
TD250	C1	Y132S-4	5.5	ZLY112-16	373
	C2	Y132M-4	7.5	ZLY125-16	466
	C3	Y160M-4	11	ZLY140-16	587
TD315	C1	Y132M-4	7.5	ZLY125-16	452
	C2	Y160M-4	11	ZLY140-16	590
	C3	Y160L-4	15	ZLY160-16	639
TD400	C1	Y160M-4	11	ZLY140-16	551
	C2	Y160L-4	15	ZLY160-16	693
	C3	Y180M-4	18.5	ZLY160-16	734
	C4	Y180L-4	22	ZLY180-16	790
TD500	C1	Y160L-4	15	ZLY160-16	771
	C2	Y180M-4	18.5	ZLY160-16	812
	C3	Y180L-4	22	ZLY180-16	854
	C4	Y225M-6	30	ZLY200-16	1202
TD630	C1	Y200L2-6	22	ZLY180-16	1208
	C2	Y225M-6	30	ZLY200-12.5	1401
	C3	Y250M-6	37	ZLY224-12.5	1639
	C4	Y280S-6	45	ZLY224-12.5	1815

TD型斗提机传动装置尺寸表

斗提机型号	传动装置尺寸（配置ZQ型减速器）
	制法	H2	A8	B6	B7	A1	B2
TD100	C1	165	620	504.5	315	900	624.5
	C2		619		322
TD160	C1	290	868	674	405	1245	914
	C2				424
	C3	340	918	729	434
	C4				469
TD250	C1	340	898.5	819	434	1273	1021
	C2				480
	C3	410	924	839	566	1295	1055
	C4				591.5
TD315	C1	335	828	918	497	1290	1147
	C2	405	925	938	558	1420	1300
	C3		1050		563
	C4
TD400	C1	405	1045	1041.5	592	1600	1443
	C2	445	1156	1148.5	745		2155
	C3
	C4		1106		752
TD500	C1	445	1252.5	1120	720.5	1640	1705
	C2			1224	745.5
	C3
	C4				764.5
TD630	C1	450	1106	1318	764.5	1725	1765
	C2		1206		786

TH型斗式提升机

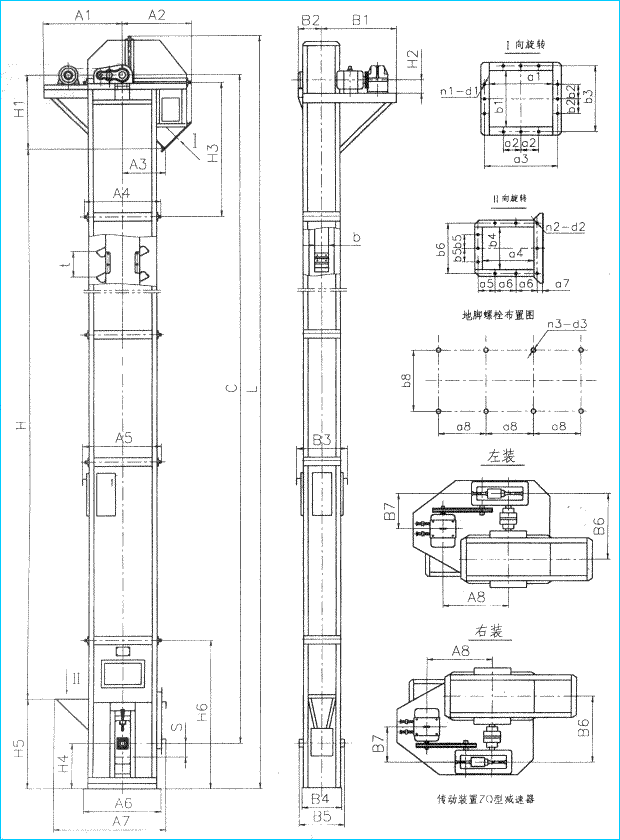

TH型斗提机外形及安装尺寸

斗提机主要尺寸

斗提机型号	整机结构尺寸				地脚孔尺寸			上部机壳尺寸			下部机壳尺寸				中部机壳尺寸
斗提机型号	L	H	H3	S	a8	b8	n3×d3	H1	A2	B2	H5	A7	A8	B5	A4	A5	B3	B4
TH160	C+1300	C-750	750	200	400	350	6×Φ18	900	1000	295	1500	1131	1330	497	1000	1105	280	385
TH200	C+1350	C-750	750	200	400	425	6×Φ18	900	1000	340	1500	1131	1374	506	1000	1105	255	460
TH250	C+1500	C-950	850	200	340	496	8×Φ22	1000	1190	376	1800	1346	1649	598	1180	1362	400	532
TH315	C+1600	C-900	900	250	350	571	8×Φ22	1120	1267	443	1800	1416	1825	695	1250	1396	475	621
TH400	C+1760	C-950	950	250	400	658	8×Φ22	1250	1394	518	1900	1566	2080	793	1400	1546	560	706
TH500	C+2300	C-940	1060	250	360	788	10×Φ26	1400	1545	579	2000	1808	2380	910	1600	1768	670	838
TH630	C+2300	C-950	1250	300	400	918	10×Φ26	1600	1706	644	2200	2028	2720	1066	1800	1968	800	968
TH800	C+2390	C-880	1320	300	450	1100	10×Φ26	1800	1866	709	2200	2208	3110	1216	2000	2148	1000	1148
TH1000	C+2650	C-950	1400	300	410	1360	12×Φ32	2000	2065	825	2350	2460	3560	1460	2200	2370	1200	1370
TH1250	C+2780	C-1000	1500	320	450	1570	12×Φ32	2400	2221	910	2500	2660	4040	1710	2400	2570	1450	1520

斗提机型号	卸料口尺寸												进料口尺寸
斗提机型号	H1	A3	a1	a2	a3	a10	B4	b1	b2	b3	n1	d1	H4	A6	a4	a5	a6	a7	a9	b4	b5	b6	b7	n2	d2
TH160	900	760	500	180	565	620	400	280	180	345	10	Φ12	1120	615	180	70	120	20	230	150	100	210	250	6	Φ10
TH200	900	790	500	280	565	620	480	355	235	420	10	Φ12	1120	640	224	94	140	20	274	200	120	250	290	6	Φ10
TH250	1000	890	630	225	700	760	530	400	250	476	10	Φ12	1250	765	280	107	180	28	343	250	160	296	362	6	Φ12
TH315	1120	940	630	225	700	760	600	475	225	551	12	Φ14	1250	830	355	170	145	25	410	315	145	375	425	9	Φ12
TH400	1250	1060	710	250	780	850	690	560	250	630	12	Φ14	1400	960	450	95	180	30	515	375	180	445	505	9	Φ12
TH500	1400	1215	800	300	880	950	810	670	300	750	12	Φ18	1600	1125	560	140	210	30	625	475	200	545	605	9	Φ12
TH630	1600	1315	900	350	980	1050	940	800	350	880	12	Φ18	1800	1290	710	115	200	30	775	600	180	670	730	12	Φ14
TH800	1800	1550	1000	300	1080	1150	1140	1000	300	1080	16	Φ18	2000	1485	900	160	250	30	970	750	200	830	890	12	Φ14
TH1000	2000	1750	1100	300	1200	1260	1360	1200	350	1300	16	Φ18	2140	1700	1120	230	300	35	1200	950	250	1040	1110	12	Φ14
TH1250	2400	1850	1200	350	1300	1360	1610	1450	404	1550	16	Φ18	2300	1940	1400	360	350	35	1480	180	300	1270	1340	12	Φ14

驱动装置选型

本提升机驱动装置为YY型（即ZLY或ZSY型减速器和Y型电动机配用）。传动轴驱动功率同下式求得：

P0=	QCg	+Ps+PL(KW)
	3600

式中：

P0--传动轴驱动功率，kW；

Q--斗提机输送量，t/h；

C--斗提机上、下轴间高度，m；

g--重力加速度，m/s2；

PS，PL--附加功率，KW，见表

附加功率	TH160	TH200	TH250	TH315	TH400	TH500	TH630	TH800	TH1000	TH1250
Ps,KW	2	2	2	3	3	4	4	5	5	6
PL,KW	0.2	0.2	0.3	0.5	0.8	1.2	2.2	3.4	6	8.4

PD=	Po	(KW)
	л

式中：л--总效率；

PD--电动机功率，KW；

按上虐求出电机功率后，可下表查得相应的驱动装置型号、制法。

YY型驱动装置技术规范及相关尺寸

斗提机型号	驱动装置	电动机		减速器型号	相关尺寸，mm			重量kg
斗提机型号	驱动装置	型号	功率KW	减速器型号	A1	B1	H2	重量kg
TH160	Y2Y112	Y100L1-4	2.2	ZLY112-11.2-I(S)/II(N)	728	815	205	89
	Y3Y112	Y100L2-4	3					96
	Y4Y112	Y112M-4	4					104
	Y5Y112	Y132S-4	5.5					130
	Y7Y125	Y132M-4	7.5	ZLY125-11.2-I(S)/II(N)			220	153
TH200	Y3Y112	Y100L2-4	3	ZLY112-12.5I(S)/II(N)	734	960	205	112
	Y4Y112	Y112M-4	4					127
	Y5Y112	Y132S-4	5.5					154
	Y7Y125	Y132M-4	7.5	ZLY125-12.5-I(S)/II(N)			220	163
	Y11Y140	Y160M-4	11	ZLY140-12.5-I(S)/II(N)			260	235
TH250	Y4Y112	Y112M-4	4	ZLY112-18-I(S)/II(N)	698	1023	205	184
	Y5Y125	Y132S-4	5.5	ZLY125-18-I(S)/II(N)			220	195
	Y7Y140	Y132M-4	7.5	ZLY140-18-I(S)/II(N)			260	278
	Y11Y160	Y160M-4	11	ZLY160-18-I(S)/II(N)			280	360
	Y15Y180	Y160L-4	15	ZLY180-18-I(S)/II(N)			320	416
TH315	Y5Y125	Y132S-4	5.5	ZLY125-20-I(S)/II(N)	718	1025	220	205
	Y7Y140	Y132M-4	7.5	ZLY140-20-I(S)/II(N)			260	310
	Y11Y160	Y160M-4	11	ZLY160-20-I(S)/II(N)			280	380
	Y15Y180	Y160L-4	15	ZLY180-20-I(S)/II(N)	720	1156	320	536
	Y18Y180	Y180M-4	18.5	ZLY180-20-I(S)/II(N)	720	1156	320	564
TH400	Y7Y140	Y132M-4	7.5	ZLY140-20-I(S)/II(N)	854	1318	260	520
	Y11Y160	Y160M-4	11	ZLY160-20-I(S)/II(N)			280	575
	Y15Y180	Y160L-4	15	ZLY180-20-I(S)/II(N)			320	672
	Y18Y180	Y180M-4	18.5	ZLY180-20-I(S)/II(N)			320	690
	Y22Y200	Y180L-4	22	ZLY200-20-I(S)/II(N)			345	827
TH500	Y11Y160	Y160M-4	11	ZLY160-20-I(S)/II(N)	1042	1394	280	658
	Y15Y180	Y160L-4	15	ZLY180-20-I(S)/II(N)			320	708
	Y18Y180	Y180M-4	18.5	ZLY180-20-I(S)/II(N)			320	830
	Y22Y200	Y180L-4	22	ZLY200-20-I(S)/II(N)			345	858
	Y30Y224	Y200L-4	30	ZLY224-20-I(S)/II(N)			370	946
TH630	Y18Y200	Y180M-4	18.5	ZSY200-22.4-I(S)/II(N)	1042	1589	345	1098
	Y22Y200	Y180L-4	22	ZSY224-22.4-I(S)/II(N)			345	1157
	Y30Y224	Y200L-4	30	ZSY224-22.4-I(S)/II(N)			370	1206
	Y37Y250	Y225S-4	37	ZSY224-22.4-I(S)/II(N)			400	1434
	Y45Y250	Y225M-4	45	ZSY224-22.4-I(S)/II(N)			400	1578
TH800	Y30Y224	Y200L-4	30	ZSY224-28-I(S)/II(N)	1178	1904	370	1556
	Y37Y250	Y225S-4	37	ZSY250-28-I(S)/II(N)			400	1784
	Y45Y280	Y225M-4	45	ZSY250-28-I(S)/II(N)			455	1928
	Y55Y315	Y250M-4	55	ZSY315-28-I(S)/II(N)			495	2184
	Y75Y335	Y280S-4	75	ZSY355-28-I(S)/II(N)			540	2724
TH1000	Y37Y280	Y225S-4	37	ZSY280-31.5-I(S)/II(N)			455	2184
	Y45Y315	Y225M-4	45	ZSY315-31.5-I(S)/II(N)			495	2578
	Y55Y355	Y250M-4	55	ZSY355-31.5-I(S)/II(N)			540	3124
	Y75Y355	Y280S-4	75	ZSY355-31.5-I(S)/II(N)			540	3450
	Y90Y400	Y280M-4	90	ZSY400-31.5-I(S)/II(N)			590	4039
TH1250	Y55Y355	Y250M-4	55	ZSY355-31.5-I(S)/II(N)	1285	2345	540	3689
	Y75Y355	Y280S-4	75	ZSY355-31.5-I(S)/II(N)			540	4015
	Y90Y400	Y280M-4	90	ZSY400-31.5-I(S)/II(N)			590	4604
	Y110Y400	Y315S-4	110	ZSY400-31.5-I(S)/II(N)			590	4689
	Y132Y450	Y315M1-4	132	ZSY450-31.5-I(S)/II(N)			640	5716
